Многоканальный дистанционный выключатель на базе модуля TY24D. Обзор

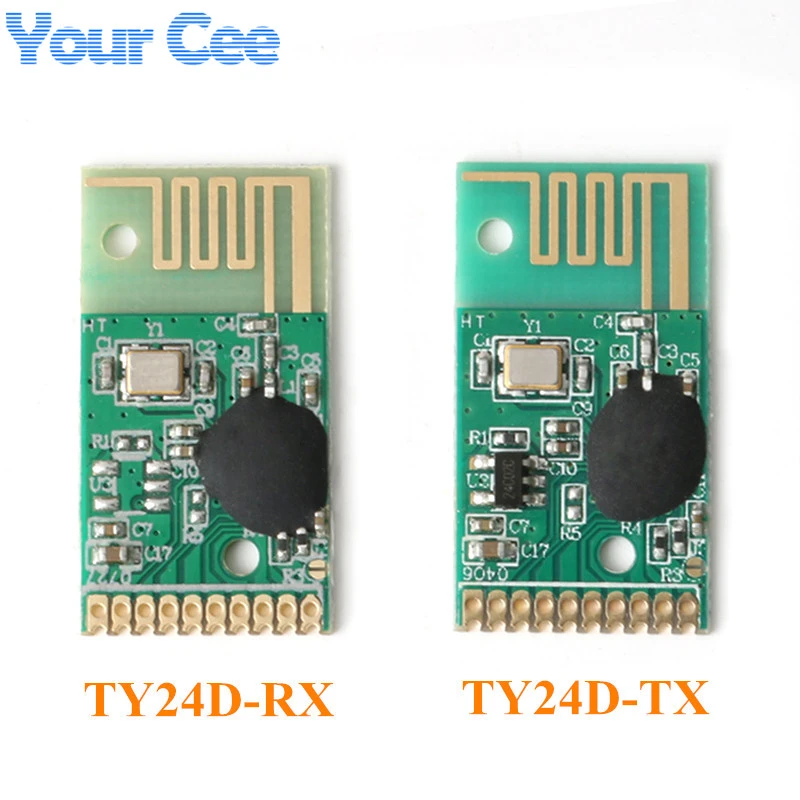

Сегодня поговорим про очередное странно и непонятно китайское творение. Но вот — пара модулей которые подписаны TX24D. Причем один из них RX, то есть приемник, а второй TX, то есть передатчик.

Это вроде как готовые модули для пультов дистанционного управления, которые не требует настроек, прошивок и прочего. То есть к передатчику у нас подключаются кнопки, а к приемнику, например релейный модуль и получаем готовый многоканальный беспроводный выключатель.

Модуль дистанционного управления
TY24D-TX - передающий модуль, TY24D-RX - приемный модуль, напряжение питания: 3,3В, режим...

Но только не понятно как сюда что подключать. Будем сейчас разбираться

Шаг контактов здесь 1,27 мм и для установки на макетную плату нужно будет сделать переходничок, например, из этого:

Подключил я модули. Это вот передатчик с 2 кнопочками, а это приемник с двумя светодиодами. Питание модулей 3,3 вольта и Ардуино здесь просто как стабилизатор напряжения. Второй модуль передатчика запитан от usb/uart переходника.

Как видно все работает. Подключено все по вот этой схеме, которая есть на странице продавца:

Как видим на приемнике есть шесть выходов со светодиодами для управления чем-либо. Есть кнопка, которая подтягивает ногу B7 к массе. Есть переключатель на ноге B8. На передатчике помимо 6 кнопок есть кнопка на ноге A7 и есть светодиод. Кнопки на 7 ноге (A7 и B7) нужны для синхронизации двух этих модулей. Переключатель на 8 ноге — в зависимости от состояния — выход будет работать как триггер либо нет.

Сразу же после включения эти модули не заработают. Их нужно будет синхронизировать. Для этого есть ножки 7, которые необходимо нажать одновременно. Если синхронизация прошла успешно, то светодиод на передатчике будет часто мигать.

Кстати есть еще подобные модули, но вот в таком вот исполнении:

Ну и как видим это еще одна разновидность модулей на бока BK2461, которые, по сути, наверно различаются только прошивкой.
